Konstrukcja

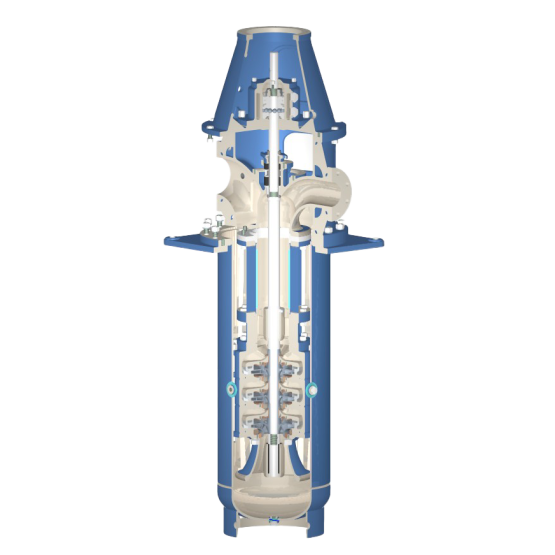

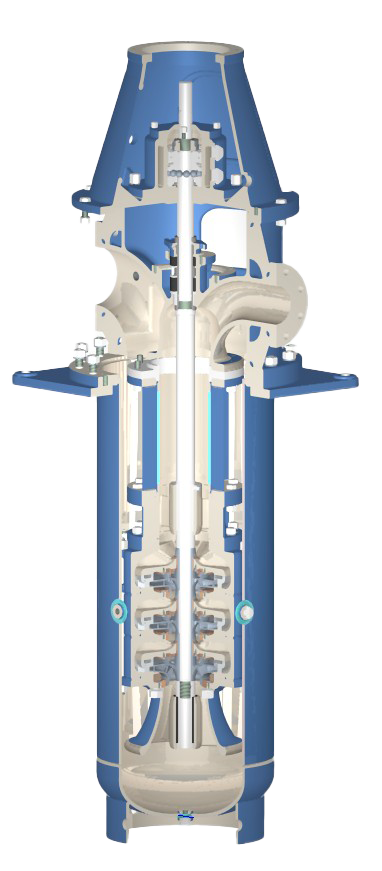

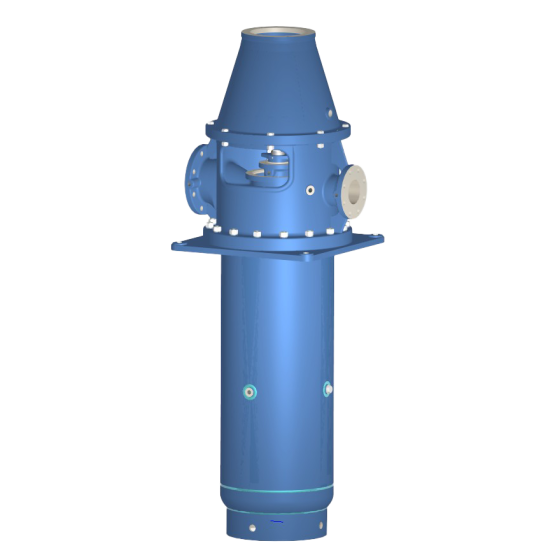

Pionowe, odśrodkowe, wielostopniowe pompy z króćcem ssawny i tłocznym wyprowadzonym poziomo. W pompach WK pierwszy stopień składa się z dwóch wirników skierowanych do siebie wlotami. Zespół wirujący ułożyskowany jest w panewkach ślizgowych oraz w łożysku tocznym, w przypadku pomp WK będzie to łożysko ślizgowe typu Michella.
Panewki smarowane są czynnikiem pompowanym płynącym wzdłuż wału, a łożyska toczne smarem lub olejem (Michell tylko olej). Uszczelnienie wału w dławnicach wykonane jest przy pomocy uszczelnień mechanicznych lub przez zastosowanie sznurów uszczelniających.
Dla zrównoważenia naporu osiowego w pompach K zastosowano oporowe łożysko toczne, a w pompach WK bęben odciążający oraz łożysko ślizgowe typu Michella. Integralną częścią pompy jest zbiornik stanowiący z nią hermetycznie zamkniętą całość.
Parametry
Wydajność: Q = do 1150 m3/h
Wysokość podnoszenia: H = do 300 m
Ciśnienie projektowe: p = do 30 bar dla t = 20 °C
Temperatura: t do 165 °C
Króćce tłoczne: Dn = od 100 mm do 300 mm
Standardy
API 610 / ISO 13709 (ostatnie edycje)
ATEX Dyrektywa 2014/34/UE
ANSI / ASME (#75; #150; #300) lub DIN / EN (PN10, PN16; PN25; PN40) – króćce przyłączeniowe
API682 (ostatnia edycja) – uszczelnienia mechaniczne
Certyfikaty
API 610 / ISO 13709
ostatnie edycje
ANSI / ASME (#75; #150; #300) lub DIN / EN (PN10, PN16; PN25; PN40)
króćce przyłączeniowe
API682 (ostatnia edycja)
uszczelnienia mechaniczne
ATEX Dyrektywa
2014/34/UE
Cechy produktu
- Posiadają atest PZH: Możliwość przetłaczania wody pitnej
- Optymalizacja hydrauliki: W celu maksymalizacji sprawności pompy
- Szczeliny robocze: Zabezpieczone wymiennymi pierścieniami uszczelniającymi o wysokiej twardości
- Wały zabezpieczone tulejami ochronnymi: W obszarze dławnicy i łożysk ślizgowych – optymalna i długotrwała praca łożysk i uszczelnień mechanicznych
- Komory dławnicowe: Kompatybilne z współpracą uszczelnień wg API682 ostatnia edycja
- API 610 / ISO 13709: Pełna zgodność z ostatnią edycją norm
- Łatwy montaż na instalacji: Długość pompy od około 1,5 metra do kilkunastu metrów
- Optymalizacja zrównoważenia siły osiowej: Przy zastosowaniu różnych wariantów konstrukcyjnych odciążenia oraz łożyskowania – bęben odciążający, otwory odciążające, łożysko oporowe
- Wirnik pierwszego stopnia: O dobrych własnościach antykawitacyjnych
Wykonania materiałowe
(materiały zgodne z API610 Tabela H.1)
|
Klasa materiałowa API |
||||||
| Nazwa części | S-5 | S-6 | S-8 | C-6 | A-8 | D-1 i D-2 |
| Korpus pompy / pierścień międzystopniowy |
CS |
12% CR | 316L AUS | Duplex / Super Duplex | ||
| Wirnik / kierownice | CS | 12% Cr | 316 AUS | 12% CR | 316L AUS | Duplex / Super Duplex |
| Pierścień uszczelniający | 12% CR+H | 12% CR+H | 316 AUS+HF | 12% CR+H | 316L AUS +HF | Duplex / Super Duplex + H |
| Wał | AISI 4140 | 12% CR | 316L AUS | 12% CR | Duplex | Duplex / Super Duplex |
| Korpus łożyskowy |
CS |
|||||
CI–Żeliwo; CS–Staliwo/stal węglowe; AISI 4140–stal stopowa; 12% CR–staliwo/stal chromowe; 316 AUS–Staliwo/stal austenityczne >2% Mo; +H–utwardzony (hardened); +HF–twardy (hard faces)
Możliwość wykonywania innych stopów, w tym materiały zgodne z NACE.
Pole pracy
Przykłady zastosowania
Zastosowania wysokociśnieniowe i wysokotemperaturowe w różnych branżach:
- Petrochemia
- Rafinerie
- Elektrownie i elektrociepłownie
- Zakłady cieplno-energetyczne.
