Konstrukcja

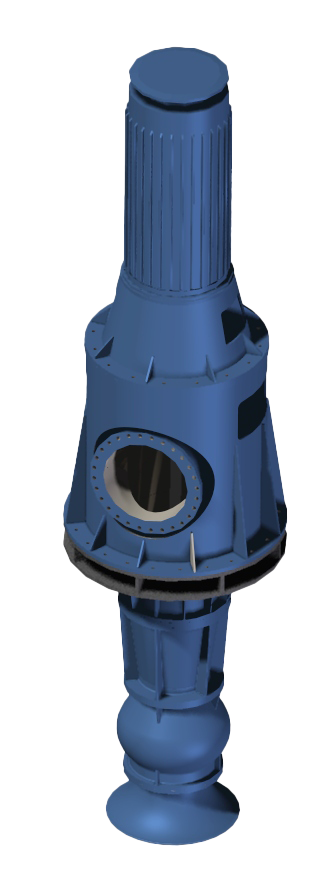

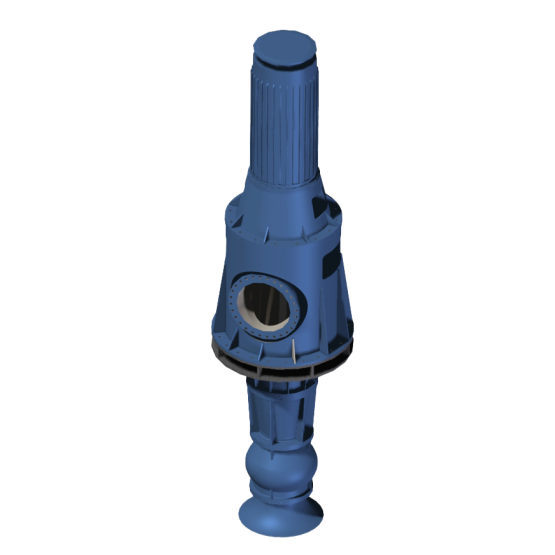

Pionowe, z przepływem diagonalnym (VS1) lub osiowym (VS3) z lejem ssawnym zanurzonym w pompowanej cieczy, lub z króćcem połączonym dylatacyjnie z kanałem dopływowym.

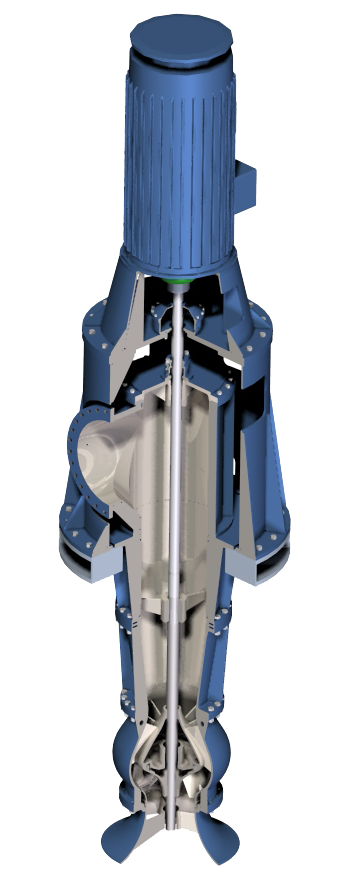

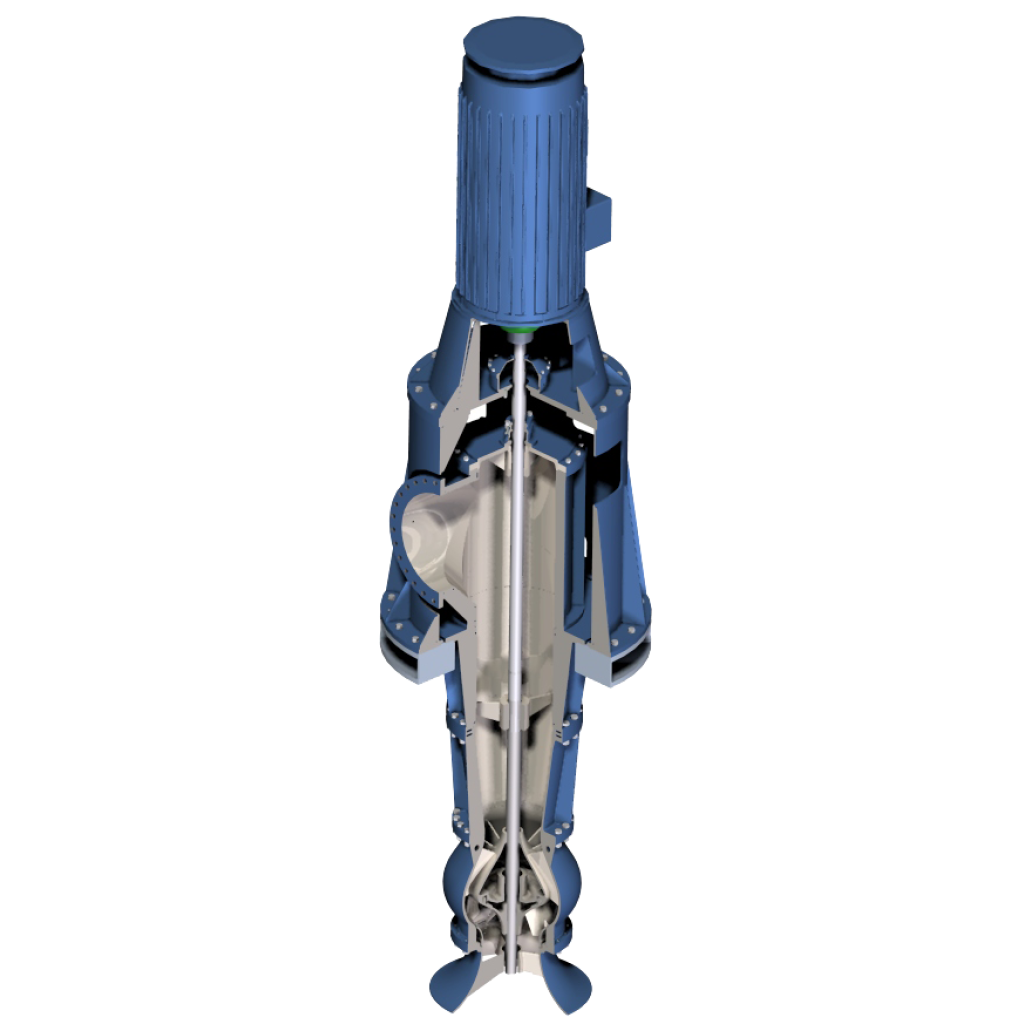

Pompowana ciecz przepływa przez zespół hydrauliczny, a następnie przez pionową kolumnę rurową do kolana wylotowego pompy wzdłuż wału prowadzonego w promieniowych łożyskach ślizgowych (panewkach) smarowanych pompowaną cieczą. Siły wzdłużne są przenoszone przez łożysko oporowe smarowane olejem, baryłkowe, lub typu Michell`a.
Parametry
Wydajność: Q = do 45000 m3/h
Wysokość podnoszenia: H = do 150 m
Ciśnienie projektowe: p = do 16 bar dla t = 20 °C
Temperatura: t do 60 °C
Króćce tłoczne: Dn = od 150 mm do 2000 mm
Standardy
API 610 / ISO 13709 (ostatnie edycje)
ATEX Dyrektywa 2014/34/UE
ANSI / ASME (#75) lub DIN / EN (PN6; PN10; PN16) – króćce przyłączeniowe
API682 (ostatnia edycja) – uszczelnienia mechaniczne
Certyfikaty
API 610 / ISO 13709
ostatnie edycje
ANSI / ASME (#75) lub DIN / EN (PN6; PN10; PN16)
króćce przyłączeniowe
API682 (ostatnia edycja)
uszczelnienia mechaniczne
ATEX Dyrektywa
2014/34/UE
Cechy produktu
- Posiadają atest PZH: Możliwość przetłaczania wody pitnej
- Bardzo duża żywotność pompy: Nawet kilkadziesiąt lat
- Optymalizacja hydrauliki: W celu maksymalizacji sprawności pompy
- Wały zabezpieczone tulejami ochronnymi: W obszarze dławnicy i łożysk ślizgowych – optymalna i długotrwała praca łożysk i uszczelnień mechanicznych
- Komory dławnicowe: Kompatybilne z współpracą uszczelnień wg API682 ostatnia edycja
- API 610 / ISO 13709: Pełna zgodność z ostatnią edycją norm
- Możliwość dostosowania pompy do istniejącej pompowni: Długość pompy od około 1,5 metra do kilkunastu metrów
- Możliwość swobodnego zanurzenia leja wlotowego w pompowanym medium: Nie wymagają doprowadzenia pompowanej cieczy za pomocą rurociągu ssawnego
- Możliwość uruchamiania pompy bez wcześniejszego zwilżania panewek: Start na sucho
Wykonania materiałowe
(materiały zgodne z API610 Tabela H.1)
|
Klasa materiałowa API |
||||||
| Nazwa części | S-5 | S-6 | S-8 | C-6 | A-8 | D-1 i D-2 |
| Korpus pompy / pierścień międzystopniowy |
CS |
12% CR | 316L AUS | Duplex / Super Duplex | ||
| Wirnik / kierownice | CS | 12% Cr | 316 AUS | 12% CR | 316L AUS | Duplex / Super Duplex |
| Pierścień uszczelniający | 12% CR+H | 12% CR+H | 316 AUS+HF | 12% CR+H | 316L AUS +HF | Duplex / Super Duplex + H |
| Wał | AISI 4140 | 12% CR | 316L AUS | 12% CR | Duplex | Duplex / Super Duplex |
| Korpus łożyskowy |
CS |
|||||
CI–Żeliwo; CS–Staliwo/stal węglowe; AISI 4140–stal stopowa; 12% CR–staliwo/stal chromowe; 316 AUS–Staliwo/stal austenityczne >2% Mo; +H–utwardzony (hardened); +HF–twardy (hard faces)
Możliwość wykonywania innych stopów, w tym materiały zgodne z NACE.
Pole pracy
Przykłady zastosowania
Wszędzie tam, gdzie wymagana jest duża wydajność przy stosunkowo niskiej wysokości podnoszenia:
- Główne pompy wody chłodzącej w elektrowniach i elektrociepłowniach
- Pompownie melioracyjne
- Ujęcia wody i zakłady wodociągowe
- Rafinerie.
