Konstrukcja

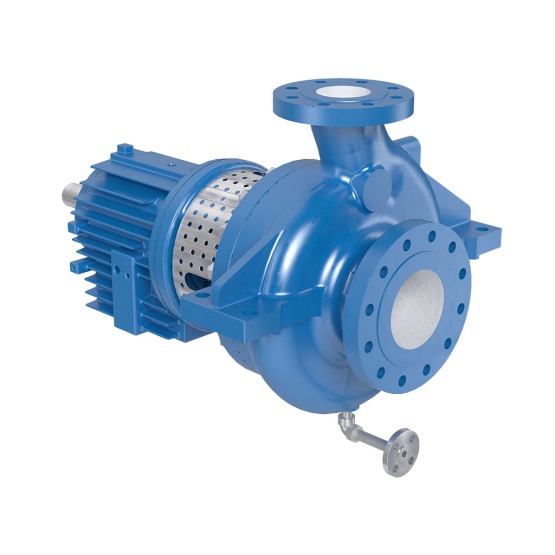

Odśrodkowe, jednostopniowe, poziome, przystosowane do ciężkich warunków pracy pompy procesowe A-P10 (OH2).

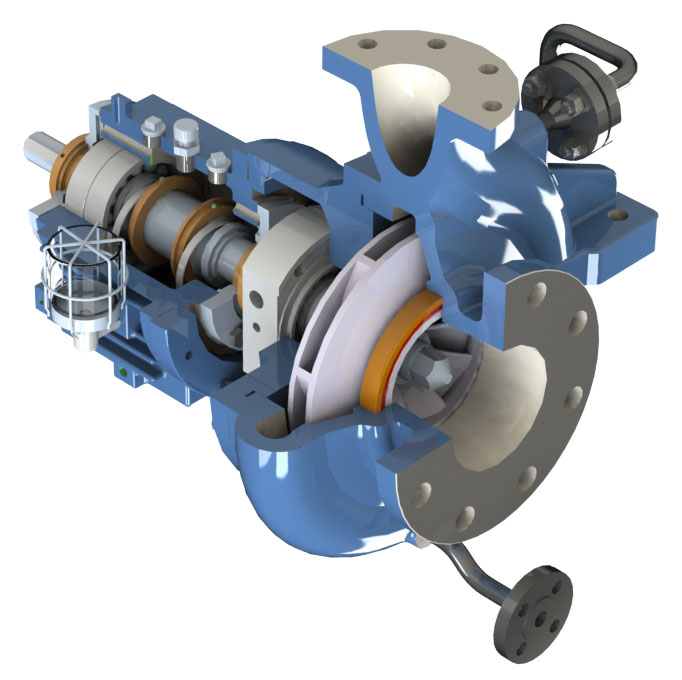

Podparty w osi, spiralny korpus pompy dzielony jest w płaszczyźnie pionowej, króciec ssawny leży w osi pompy, króciec tłoczny skierowany jest promieniowo do góry.
Konstrukcja pomp pozwala na uzyskanie różnych konfiguracji w zakresie rodzaju uszczelnienia. Zewnętrznie użebrowane korpusy łożyskowe z pojemną miską olejową mieszczą łożyska o dużej nośności, w których podparty jest wał o znacznej sztywności.
Parametry
Wydajność: Q = do 1400 m3/h
Wysokość podnoszenia: H = do 295 m
Ciśnienie projektowe: p = do 51 bar dla t = 20 °C
Temperatura: t = od -70 oC do 250 oC (konstrukcja standardowa)
t = od -70 °C do 400 °C (konstrukcja z chłodzeniem)
Króćce tłoczne: Dn = od 40 mm do 300 mm
Standardy
API 610 / ISO 13709 (ostatnie edycje)
ATEX Dyrektywa 2014/34/UE
ANSI / ASME (#150; #300) lub DIN / EN (PN40) – króćce przyłączeniowe
API682 (ostatnia edycja) – uszczelnienia mechaniczne
Możliwość wykonania innych owierceń króćców
Certyfikaty
API 610 / ISO 13709
ostatnie edycje
ANSI / ASME (#150; #300) lub DIN / EN (PN40)
króćce przyłączeniowe
API682 (ostatnia edycja)
uszczelnienia mechaniczne
ATEX Dyrektywa
2014/34/UE
Cechy produktu
- Użebrowane korpusy łożyskowe, pojemne miski olejowe: Przyrost temperatury do 20 oC
- Trwałość łożysk: od 35000 do 200000 godzin
- Sztywne wały: Ugięcie wału do 0,05 mm, optymalna i długotrwała praca łożysk i uszczelnień mechanicznych
- Obszerne komory dławnicowe: Kompatybilne z współpracą uszczelnień wg API682 ostatnia edycja
- API 610 / ISO 13709: Pełna zgodność z ostatnią edycją norm
- Korpus podparty w osi: Maksymalna stabilność pracy w wysokich temperaturach
- Spiralne kanały zbiorcze (pojedyncze, podwójne): Minimalizacja siły promieniowej
- Promieniowe górne wyloty: Samoodpowietrzenie, symetryczny układ obciążeń
- Szczeliny robocze: Zabezpieczone pierścieniami uszczelniającymi o wysokiej twardości
Wykonania materiałowe
(materiały zgodne z API610 Tabela H.1)
|
Klasa materiałowa API |
|||||||
| Nazwa części | S-1 | S-5 | S-6 | S-8 | C-6 | A-8 | D-1 i D-2 |
| Korpus pompy / pokrywa |
CS |
12% CR | 316L AUS | Duplex / Super Duplex | |||
| Wirnik | CI | CS | 12% Cr | 316 AUS | 12% CR | 316L AUS | Duplex / Super Duplex |
| Pierścień uszczelniający | CI | 12% CR+H | 12% CR+H | 316 AUS+HF | 12% CR+H | 316L AUS +HF | Duplex / Super Duplex + H |
| Wał | CS | AISI 4140 | 12% CR | 316L AUS | 12% CR | Duplex | Duplex / Super Duplex |
| Korpus łożyskowy |
CS |
||||||
CI–Żeliwo; CS–Staliwo/stal węglowe; AISI 4140–stal stopowa; 12% CR–staliwo/stal chromowe; 316 AUS–Staliwo/stal austenityczne >2% Mo; +H–utwardzony (hardened); +HF–twardy (hard faces)
Możliwość wykonywania innych stopów, w tym materiały zgodne z NACE.
Pole pracy
Przykłady zastosowania
- Rafinacja, produkcja i dystrybucja ropy naftowej
- Przemysł petrochemiczny i chemiczny
- Usługi dla przemysłu gazowniczego
- Woda gorąca
- Instalacje gorącego oleju
- Przetwarzanie węglowodorów
- Przemysł ogólny
